In queste brevi note riportiamo semplici indicazioni utili per progettare e costruire antenne Yagi-Uda per le bande HF, VHF e UHF. Informazioni per la costruzione di un sistema d'antenna a basso costo da accoppiare al rtx HF

E' spesso necessario ottimizzare le prestazioni dei sistemi riceventi, soprattutto in applicazioni di radioastronomia amatoriale nelle bande di frequenza dalle HF fino alle UHF. Dove non sono richiesti elevati requisiti in termini di direttività, ma è molto importante la semplicità costruttiva e l'economia, appaiono attraenti ed insostituibili i sistemi d'antenna Yagi­Uda, dato che sono facilmente realizzabili da qualsiasi sperimentatore con un minimo di pratica (e di passione) nell'autocostruzione. Uno di questi casi è rappresentato dallo studio della radiazione decametrica di Giove e del Sole: una stazione dedicata per questo tipo di ricerca prevede l'installazione di un adatto ricevitore (come lo strumento a sintonia continua HF_RadioAstroLab equipaggiato con una semplice anterina direttiva, possibilmente orientabile in azimut e in elevazione. Le note seguenti saranno comunque utili in tutti i casi in cui occorra dimensionare, quindi costruire con criteri di economicità, antenne Yagi-Uda per qualsiasi tipo di applicazione radio e/o televisiva

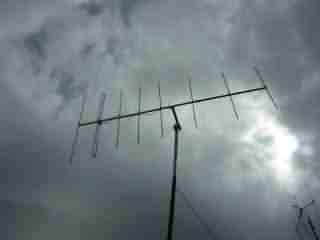

La struttura dell'antenna Yagi è di tipo ad onda viaggiante (array end-fire), con direttività (quindi guadagno) che aumentano all'aumentare del numero di elementi: è composta da un elemento riflettore (nella pane posteriore dell'antenna), un elemento attivo alimentato (un dipolo), ed uno o più elementi direttori (nella direzione di massima ricezione/trasmissione). La versione base prevede tuffi gli elementi di lunghezza pari a metà lunghezza d'onda e spaziati di un quarto d'onda.

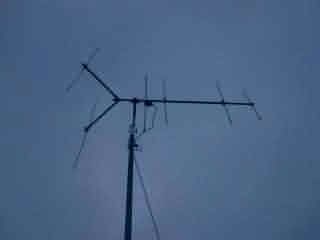

In queste note presenteremo due idee di progetto (una struttura composta da 3 elementi, l'altra da 6) che adottano lunghezze e spaziature non uniformi tra gli elementi con lo scopo di ottimizzare le prestazioni del sistema. Ciascun parametro di progetto (lunghezze degli elementi e spaziature reciproche) è espresso in termini di lunghezza d'onda, in modo da poter facilmente calcolare i dati per qualsiasi frequenza operativa. E' importante sottolineare come tali indicazioni siano il risultato di calcoli teorici: le prestazioni realmente ottenute potranno essere leggermente diverse (spesso inferiori) ai valori indicati, soprattutto a causa degli effetti dovuti ai parametri parassiti (legati principalmente alle modalità d'installazione del sistema) difficilmente prevedibili in fase di progetto. Per entrambi i progetti si suppone che il diametro dei conduttori con i quali sono realizzati gli elernenti sia pari a 0.003369 lambda.

La prima serie di dati si riferisce ad una struttura Yagi a 3 elementi. Adottando un'alimentazione tramite cavo coassiale standard a 50 Q, il guadagno è pari a 7.6 dBi, con rapporto avanti/indietro di 18.6 db ed impedenza d'ingresso dell'ordine di 33-j7.5 Ohm. La larghezza di banda è ampia circa il 15% della frequenza di lavoro.

• riflettore: 0.500 lambda 0,2 lambda
• elemento attivo 0.460 lambda  0.2 lambda
• direttore.419 lambda

Il secondo progetto riguarda un'antenna Yagi a 6 elementi, con guadagno defl'ordine di 14.73 dBi e rapporto avanti/indietro di 10.04 dB. La larghezza del fascio d'antenna (HPBW) è pari a 37°, con ampiezza massima dei lobi laterali 10.9 dB inferiore a quella del lobo principale.

• Riflettore 0.476 lambda  0.250 lambda
• elemento attivo: 0.425 lambda 0.289  lambda
• 1° direttore 0.436 lambda 0.406 lambda
• 2° direttore 0.430 lambda 0.323 lambda
• 3° direttore:0.434 lambda 0.422 lambda
• 4° direttore 0.430 lambda
•
  Per quanto riguarda la costruzione, accenneremo ad un metodo relativamente semplice, economico e robusto. Come materiale conduttore immediatamente reperibile (oltre che molto economico) per gli elementi dell'antenna è consigliabile il tubo vuoto in alluminio di opportuno diametro, reperibile in qualsiasi ferramenta, tagliato a misura Il boom di sostegno è realizzato su un trave di legno tagliato per la giusta lunghezza, di sezione adeguata e forato preferibilmente con un trapano a colonna per garantire la perfetta perpendicolarità dei fori) alle distanze previste per le spaziature degli elementi (che saranno successivamente forzati nei rispettivi fori). La struttura può essere protetta dagli agenti atmosferici applicando diverse mani di vernice per esterni. Il sistema sarà installato su una struttura di sostegno, preferibilmente attrezzata con i rotori per il puntamento a distanza.

Una certa attenzione deve essere posta nel sistema d'alimentazione dell'antenna. Utilizzando un dipolo ripiegato come elemento attivo (con impedenza caratteristica pari a circa 277 ohm) è possibile adottare una linea di trasmissione bifilare simmetrica da 300 Hom per la discesa d'antenna che si collega al ricevitore, garantendo, comunque un buon accoppiamento con la linea di trasmissione. In questo caso non è necessario un balun, dato che la piattina bifilare è una linea di trasmissione bilanciata. E' possibile utilizzare cavi coassiali standard per la discesa d' antenna da 50 ohm o da 75 ohm (il tipo per TV) a patto di inserire fra il dipolo attivo e i cavo coassiale un trasformatore-adattatore d'impedenza bilanciato-sbilanciato (balun); questo dispositivo può essere facilmente autocostruito (si veda l'ampia letteratura in merito) oppure recuperato dalla scatola delle connessioni di qualche antenna Yagi per TV inutilizzabile.

Ingegnere elettrotecnico giapponese, Yagi si laureò all'Università imperiale di Tokyo nel 1909 e dal 1913 continuò gli studi in Gran Bretagna, Stati Uniti e Germania, dove proseguì la ricerca sulla generazione delle onde elettriche usate nelle comunicazioni radio. Tornò in Giappone nel 1916 e nel 1919 fu nominato professore alla Facoltà d'ingegneria dell'Università imperiale di Tokyo. Yagi indirizzò subito la sua ricerca sulle onde corte e cortissime, su cui pubblicò diversi lavori.

Nel 1926 il professor Hidetsugu Yagi ottenne il brevetto n. 69115 per una semplice antenna VHF direzionale con un buon "guadagno di potenza", conosciuta successivamente come "Yagi". Un brevetto statunitense gli fu concesso nel 1932 ed assegnato alla RCA. L'invenzione di quest'antenna scaturì in un momento cruciale dello sviluppo delle onde corte, quando le nuove valvole permettevano frequenze più alte ed emissioni più stabili. L'antenna "Yagi" è ancora ampiamente usata nelle radiocomunicazioni, specialmente nelle bande VHF e UHF e soprattutto dai Radioamatori. La reale paternità dell'invenzione dovrebbe essere condivisa con Shintaro Uda, suo assistente e professore dell'Università Tohuku, con cui Yagi collaborò alla progettazione e costruzione dell'antenna dal 1924. Fu proprio Uda che la descrisse pubblicamente per la prima volta, all'IEEJ, nel 1926. Yagi pubblicò la ben più conosciuta versione in inglese nel 1928. L'antenna dovrebbe essere perciò chiamata più correttamente "Yagi-Uda".
Nel 1935 Yagi divenne Direttore delle Facoltà di Scienze industriali dell'Università di Tokyo, nel 1942 Direttore generale dell'Istituto di tecnologia e nel 1944 pure Direttore generale dell'Università imperiale di Osaka.

Hidetsugu Yagi morì nel 1976, a novant'anni.
